# 1. WMS服务
详见查看服务标准中的WMS简述。
在OpenLayers中加载WMS服务可以使用以下两种方式加载：
ol.layer.Image+ol.source.ImageWMSol.layer.Tile+ol.source.TileWMS
使用Tile的方式加载时，响应回来的瓦片会被浏览器缓存，当地图视口内的WMS服务被缓存后不会重复请求已经缓存的图片，但存在的问题是，如果首次发送的GetMap请求一直没有响应图片，后续将不会再发送该区域范围内的GetMap请求。在这种情况下，相比Tile的方式，ImageWMS的方式是渲染返回的单张图片会有更好的制图效果。
# 2. 图层加载
# 2.1 方式一
<!doctype html>
<html >
<head>
<link rel="stylesheet" href="css/ol.css" type="text/css">
<style>
.map {
height: 400px;
width: 100%;
}
</style>
<script src="lib/ol.js"></script>
<title>OpenLayers example</title>
<meta charset="UTF-8">
</head>
<body>

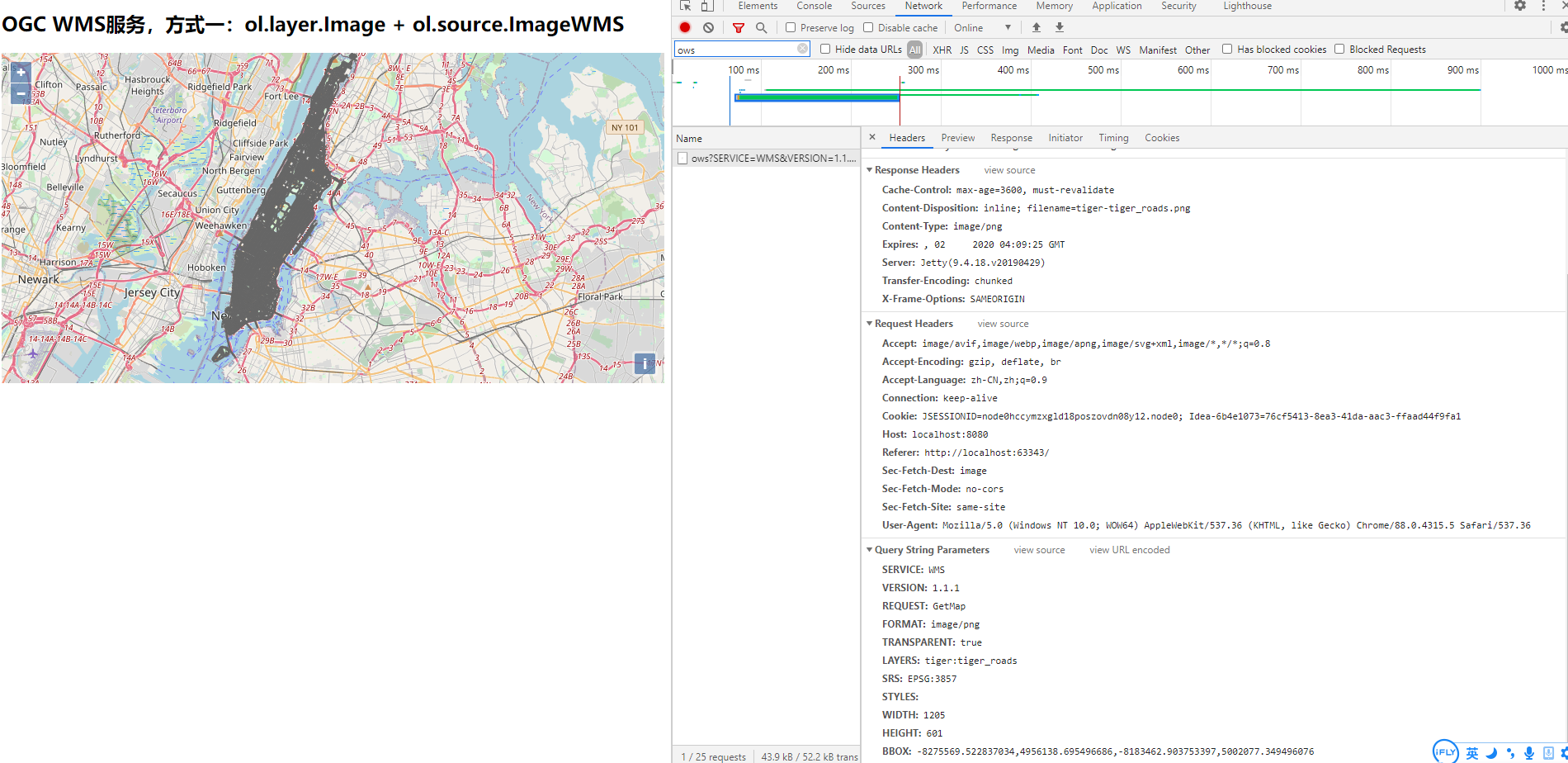

<h2>OGC WMS服务，方式一：ol.layer.Image + ol.source.ImageWMS</h2>
<div id="map" class="map"></div>
<script type="text/javascript">
var layers = [
new ol.layer.Tile({
source: new ol.source.OSM()
}),
new ol.layer.Image({
source:new ol.source.ImageWMS({
url: 'http://localhost:8080/geoserver/tiger/ows',
params: {
//WIDTH, HEIGHT, BBOX and CRS (SRS for WMS version < 1.3.0) 将被动态设置.
'LAYERS': 'tiger:tiger_roads',
'VERSION':'1.1.1'//默认1.3.0,GeoServer为WMS提供1.1.1和1.3.0版本的支持
},
//远程WMS服务器的类型, mapserver, geoserver or qgis
serverType: 'geoserver',
})
}),
];
var nyc = [-73.92722,40.774221];
var map = new ol.Map({
layers: layers,
target: 'map',
view: new ol.View({
center:ol.proj.fromLonLat(nyc),
zoom: 11
})
})
</script>
</body>
</html>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
# 2.2 方式二
<!doctype html>
<html >
<head>
<link rel="stylesheet" href="css/ol.css" type="text/css">
<style>
.map {
height: 400px;
width: 100%;
}
</style>
<script src="lib/ol.js"></script>
<title>OpenLayers example</title>
<meta charset="UTF-8">
</head>
<body>

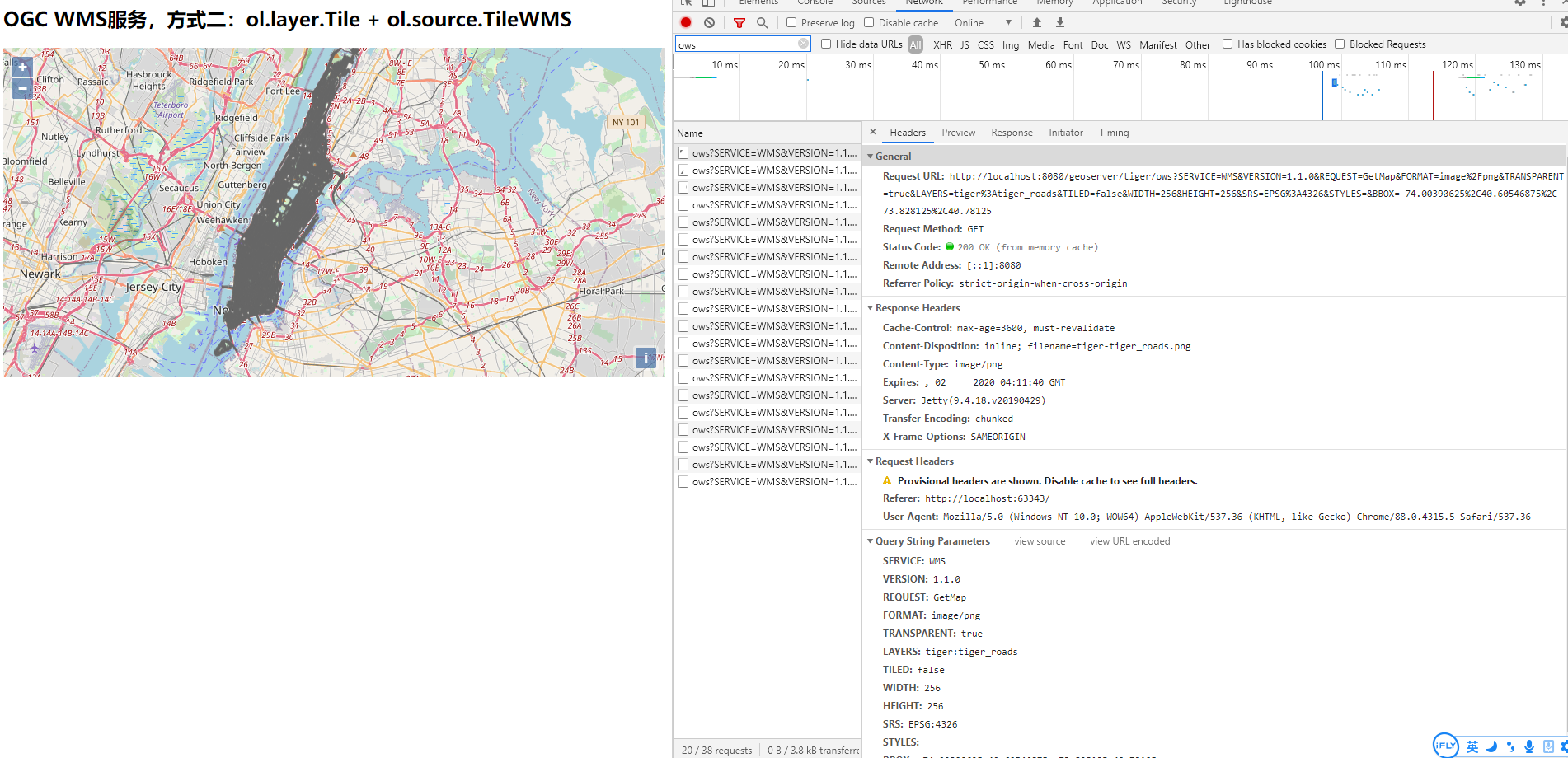

<h2>OGC WMS服务，方式二：ol.layer.Tile + ol.source.TileWMS</h2>
<div id="map" class="map"></div>
<script type="text/javascript">
var layers = [
new ol.layer.Tile({
source: new ol.source.OSM()
}),
new ol.layer.Tile({
source: new ol.source.TileWMS({
url: 'http://localhost:8080/geoserver/tiger/ows',
params: {
//WIDTH, HEIGHT, BBOX and CRS (SRS for WMS version < 1.3.0) 将被动态设置.
'LAYERS': 'tiger:tiger_roads',
'TILED': false,
'VERSION':'1.1.0',
'TRANSPARENT':true//
},
//远程WMS服务器的类型
serverType: 'geoserver',
// 用于渲染的不透明度过渡的持续时间。要禁用不透明过渡，设置transition为: 0
transition: 0,
projection:'EPSG:4326'
})
})
];
var nyc = [-73.92722,40.774221];
var map = new ol.Map({
layers: layers,
target: 'map',
view: new ol.View({
center:ol.proj.fromLonLat(nyc),
zoom: 11
})
})
</script>
</body>
</html>
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
# 2.3 总结
根据请求参数可以知道，Tile的请求方式是将地图当前范围按图块大小（width*height，默认为256*256）分割计算出多个bbox，发送多个GetMap请求获取地图图片。而ImageWMS请求方式的参数中的宽高直接是地图当前视图的宽高，将当前地图视图范围作为bbox边界，获取单张地图图片。
